PZ96-A3V3数显电流电压表

概述
1.用途:PZ96-A3V3数显仪表为新一代可编程智能电压、电流表,要用于对电气线路中的交流电压、电流进行实时测量与显示。有量精度高、稳定性好、长期工作免调校、可通过面板按键现场设置参数等特点,是原指针式仪表或普通数字式仪表的理想换代产品。
2.技术特点:本系列仪表采用大规模集成电路、高性能单片微处理器,应用数字信号处理技术及SMT工艺以模块化方式进行设计,通过仪表键盘可非常方便地实现对仪表的互感器倍率设置。仪表内部取消了调校电位器,采用软件调校方式进行生产,模块化和通用化的设计方式大幅度降低了仪表的生产成本,使本系列仪表具有较高的性价比。

技术参数
1.测量范围
   交流电压表直接测量:AC0~500V
   交流电流表直接测量:AC0~5A
2.外附装置:AC0~8000A(外附*/5A电流互感器,显示倍率可在0~8000范围内任意编程设定)
3.准确度:±0.5%FS±1个字
4.采样速率:约3次/S
5.测量显示:平均值测量,四位LED数码管有效值显示
6.输入回路功耗:电流<0.5VA、电压<1VA
7.工作电源:AC48V~260V±10%50/60Hz
8.工作电源功耗:<3A
9.工作环境:温度-10~50℃,温度≤85%RH的无腐蚀性场合

安装方法及接线
1.面板开孔安装

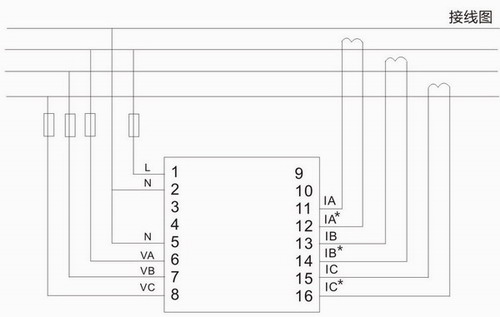

2.接线如图示
3.工作电源:请保证所提供的电源在仪表额定范围内,以防止仪表损坏。
4.信号输入I三相数显电流表的A、B、C三相交流电信号输入端,U为三相数显电压表的A、B、C三相交流电压信号输入端。
5.接线时应保证输入信号的相序,极性与端子一一对应。
6.建议在A、B、C三相电压输入端安装三个1A保险丝。
7.外形尺寸:96mm×96mm×80mm
 开孔尺寸:92mm×92mm
