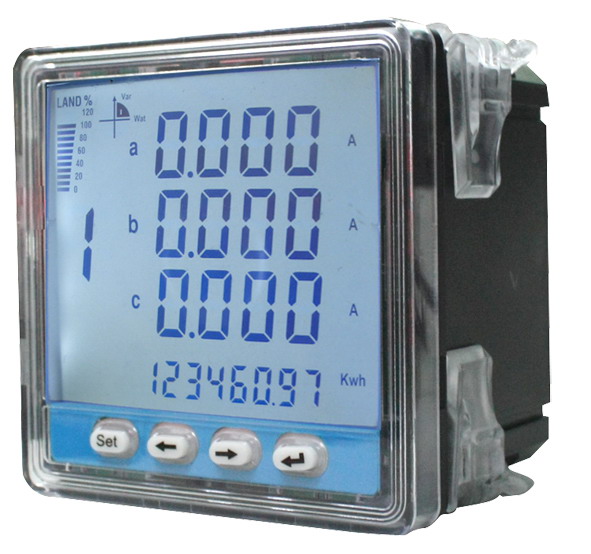

PMY系列多功能电力仪表



PMY系列多功能电力仪表产品特点介绍：



       江森生产的多功能电力仪表电源输入端除有工业级压敏电阻做电源耐压保护之外，还配有美国泰科电子出品的自恢复快速熔丝做是源冲击保护，为多功能电力仪表稳定使用保驾护航。



符合标准

GB/T 13729_2002 远动终端设备
IEC61000-4-2：1995 静电放电抗扰性试验                    等级3
IEC61000-4-4：1995 电快速瞬变脉冲群抗扰性试验    等级3
IEC61000-4-5：1995 浪涌抗扰性试验                            等级3



工作参数

工作电源：                 85VAC~265VAC/85VDC~265VDC,功耗<5w
模拟量采样率：         64点/周期
可支持接线方式：     三相四线制3CT、1CT和三相三线制3CT、2CT、1CT
RS485通讯：             支持Modbus规约，通讯速率（600,1200,2400,4800,9600，19200），最大结点容量32个
通讯响应时间：         20ms（9600bps）；
使用环境：                 ﹣20℃~60℃；
湿度：                         95%不结露
绝缘符合DL478、振动符合GB7261-87、抗干扰符合GB6162；
防护等级：                面板IP54，壳体IP20。

重量：                       0.5Kg
跟踪频率范围：       45~65Hz（分辨率:0.02Hz）；
采集部分精度：      （U，I）0.5级；
精度：      采集部分（U，I）0。2级，计算部分（P，Q，S）0。5级；（需0.2级订货时注明）
电能脉冲输出：        有功脉冲、无功脉冲输出；
PT频率输入：          二次侧220V或标准100V（输入连续过载到1.25倍额定值）；
                                   一次侧100V~35000V；
CT额定输入：         5A/1A（连续过载到2倍额定值），（订货时注明需求类型）。

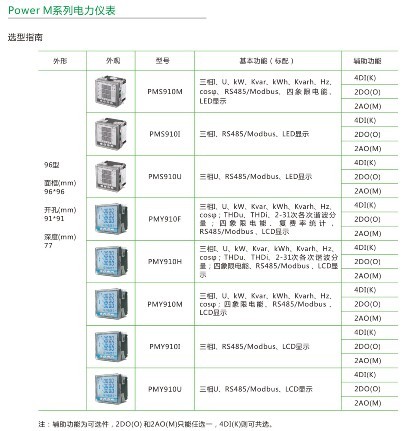

PMY系列多功能电力仪表其它型号：

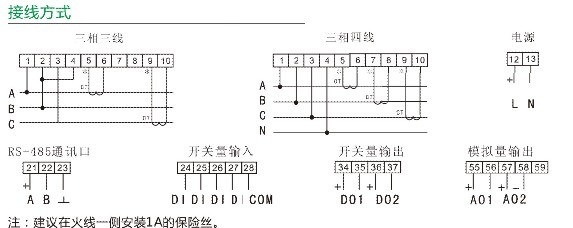

PMY系列多功能电力仪表接线方式：

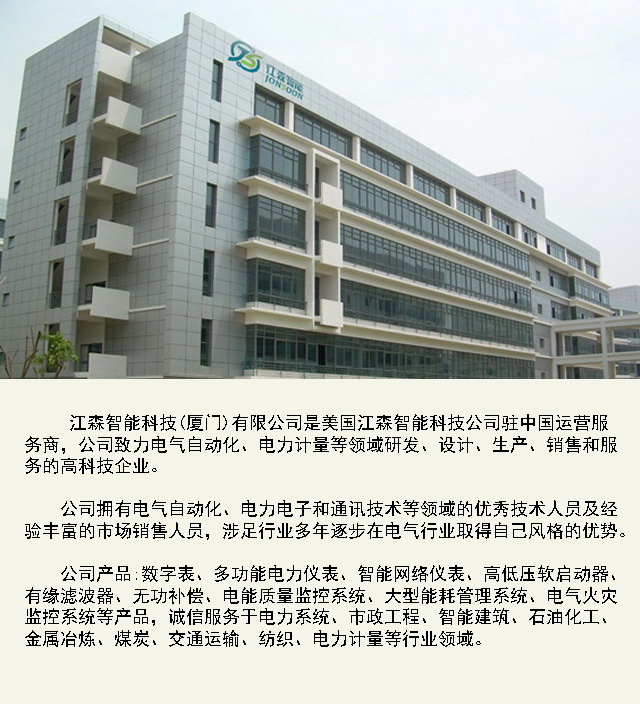

 江森公司外景

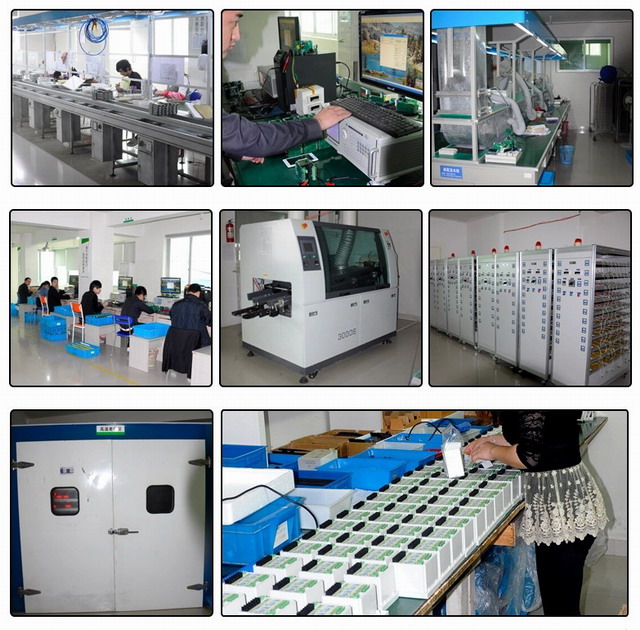

 车间生产流水线

.
