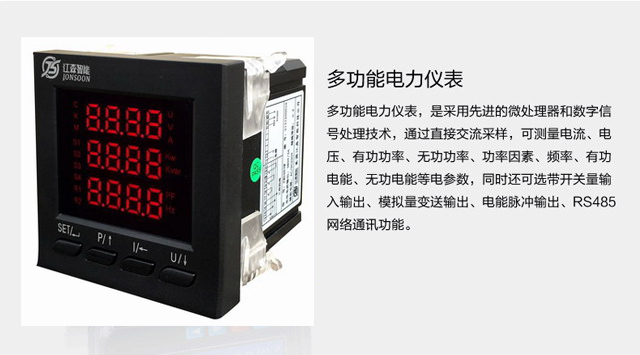

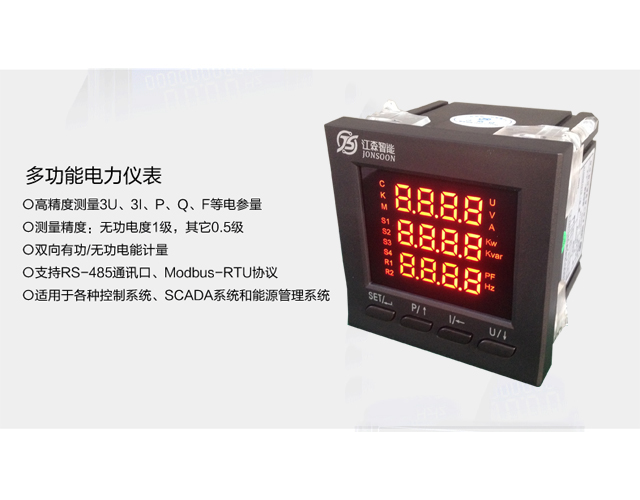

PMS963W 彩屏多功能电力仪表（96*96）





PMS963W 彩屏多功能电力仪表（96*96）产品介绍

PMS963W 彩屏多功能电力仪表（96*96）特点:



 1.江森智能多功能电力仪表LED显示屏采用高亮度彩屏开模，直接显示U、V、A、KW、Kvar、PF、Hz,直观明了，清晰易懂。

 2.采样电流互感器采用高精度专用电度计量互感器，采用阻燃PBT材料，导线采用多股软铜线，阻燃等级一级。



外形尺寸

96型： 面框（mm):96*96   开孔（mm)91*91  深度（mm)78

 参数功能

基本功能：三相I、U、Kwh、Kvarh、RS485/Modbus、彩屏LED显示

扩展功能：4DI(K)、2DO(O)、  2AO(M) 、2路脉冲（P)



符合标准

GB/T 13729_2002 远动终端设备
IEC61000-4-2：1995 静电放电抗扰性试验            等级3
IEC61000-4-4：1995 电快速瞬变脉冲群抗扰性试验    等级3
IEC61000-4-5：1995 浪涌抗扰性试验                等级3

工作参数

工作电源：85VAC~265VAC/85VDC~265VDC,功耗<5w
模拟量采样率：64点/周期
可支持接线方式：三相四线制3CT、1CT和三相三线制3CT、2CT、1CT
RS485通讯：支持Modbus规约，通讯速率（600,1200,2400,4800,9600，19200），最大结点容量32个
通讯响应时间：20ms（9600bps）
使用环境：﹣20℃~60℃
湿度：95%不结露
绝缘符合DL478、振动符合GB7261-87、抗干扰符合GB6162
防护等级：面板IP54，壳体IP20
重量：0.5Kg

跟踪频率范围：45~65Hz（分辨率:0.02Hz）
精度：采集部分（U，I）0.2级，计算部分（P，Q，S）0.5级；（需0.2级订货时注明）
PT频率输入：二次侧220V或标准100V（输入连续过载到1.25倍额定值）
            一次侧100V~35000V
CT额定输入：5A/1A（连续过载到2倍额定值），（订货时注明需求类型）

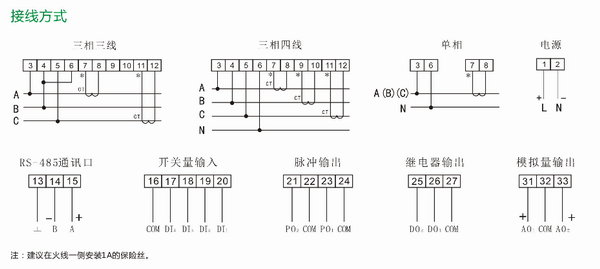

PMS963W 彩屏多功能电力仪表（96*96）接线方法：

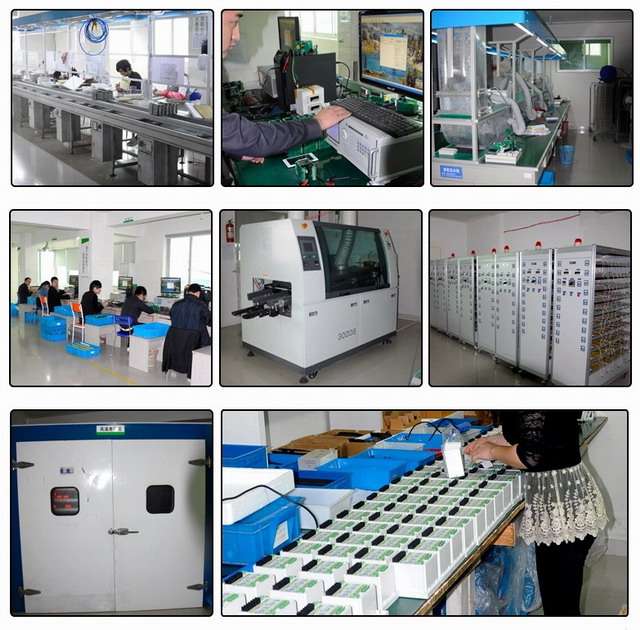

江森公司介绍：
