PMS723M 多功能电力仪表（72*72）

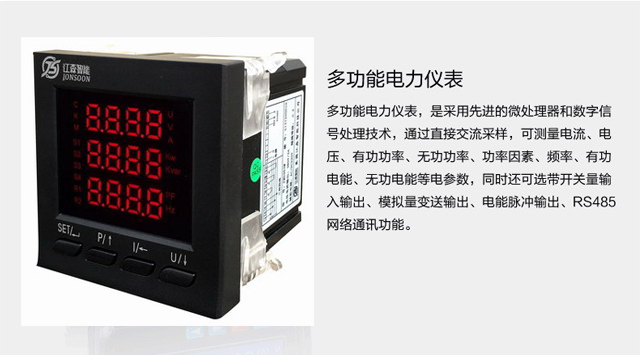

PMS723M 多功能电力仪表（72*72）产品介绍：

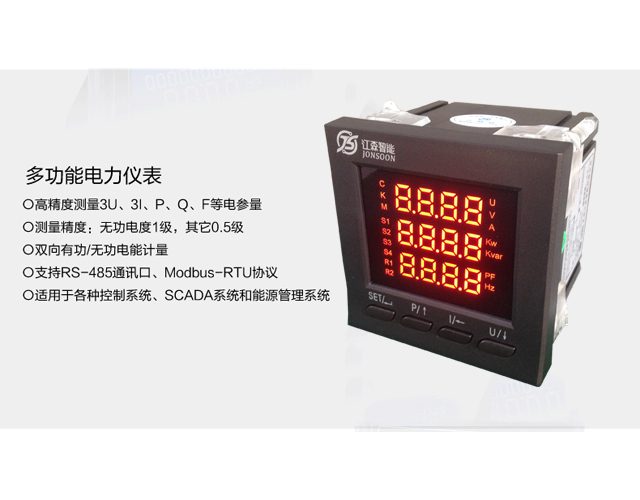

 PMS723M 多功能电力仪表（72*72）产品特点:



       江森生产的多功能电力仪表电源输入端除有工业级压敏电阻做电源耐压保护之外，还配有美国泰科电子出品的自恢复快速熔丝做是源冲击保护，为多功能电力仪表稳定使用保驾护航。



外形尺寸

96型： 面框（mm):72*72  开孔（mm)67*67  深度（mm)62



参数功能

基本功能：三相I、U、Kw、Kvar、Kwh、Kvarh、Hz、cosφ、RS485/Modbus、LED显示

扩展功能：2DI(K)、1DO(O)



符合标准

GB/T 13729_2002 远动终端设备
IEC61000-4-2：1995 静电放电抗扰性试验            等级3
IEC61000-4-4：1995 电快速瞬变脉冲群抗扰性试验    等级3
IEC61000-4-5：1995 浪涌抗扰性试验                等级3



工作参数

工作电源：85VAC~265VAC/85VDC~265VDC,功耗<5w
模拟量采样率：64点/周期
可支持接线方式：三相四线制3CT、1CT和三相三线制3CT、2CT、1CT
RS485通讯：支持Modbus规约，通讯速率（600,1200,2400,4800,9600，19200），最大结点容量32个
通讯响应时间：20ms（9600bps）
使用环境：﹣20℃~60℃

湿度：95%不结露
绝缘符合DL478、振动符合GB7261-87、抗干扰符合GB6162
防护等级：面板IP54，壳体IP20
重量：0.5Kg
跟踪频率范围：45~65Hz（分辨率:0.02Hz）
精度：采集部分（U，I）0.2级，计算部分（P，Q，S）0.5级；（需0.2级订货时注明）
PT频率输入：二次侧220V或标准100V（输入连续过载到1.25倍额定值）
            一次侧100V~35000V
CT额定输入：5A/1A（连续过载到2倍额定值），（订货时注明需求类型）

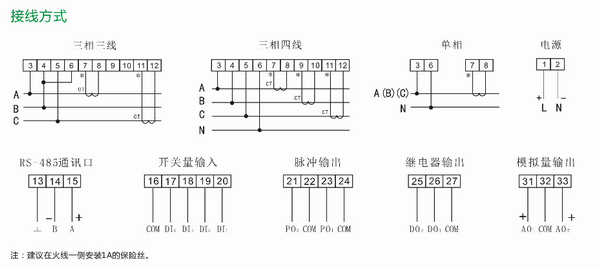

PMS723M 多功能电力仪表（72*72）接线方式：

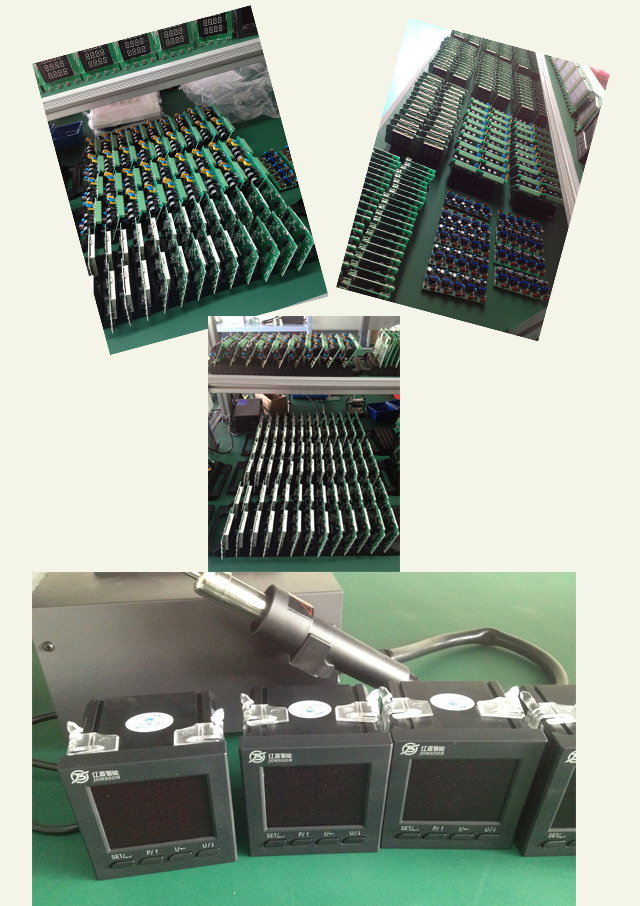

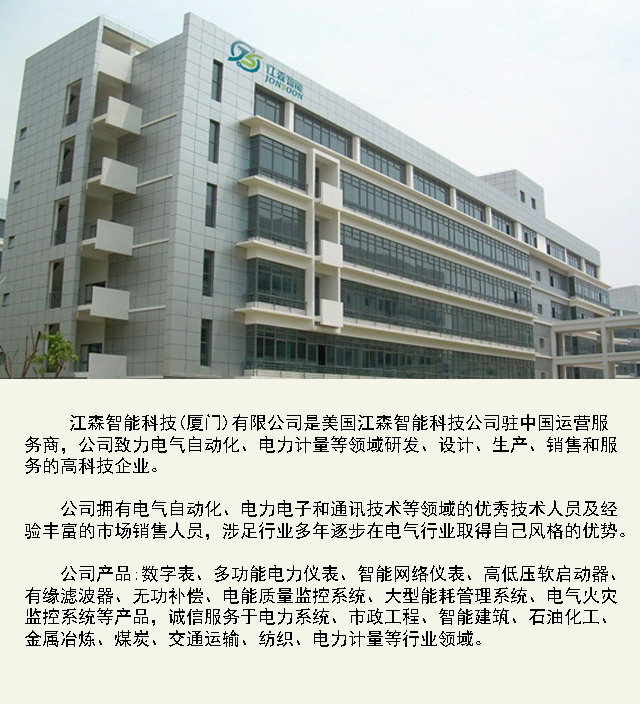

 江森工厂简介：
